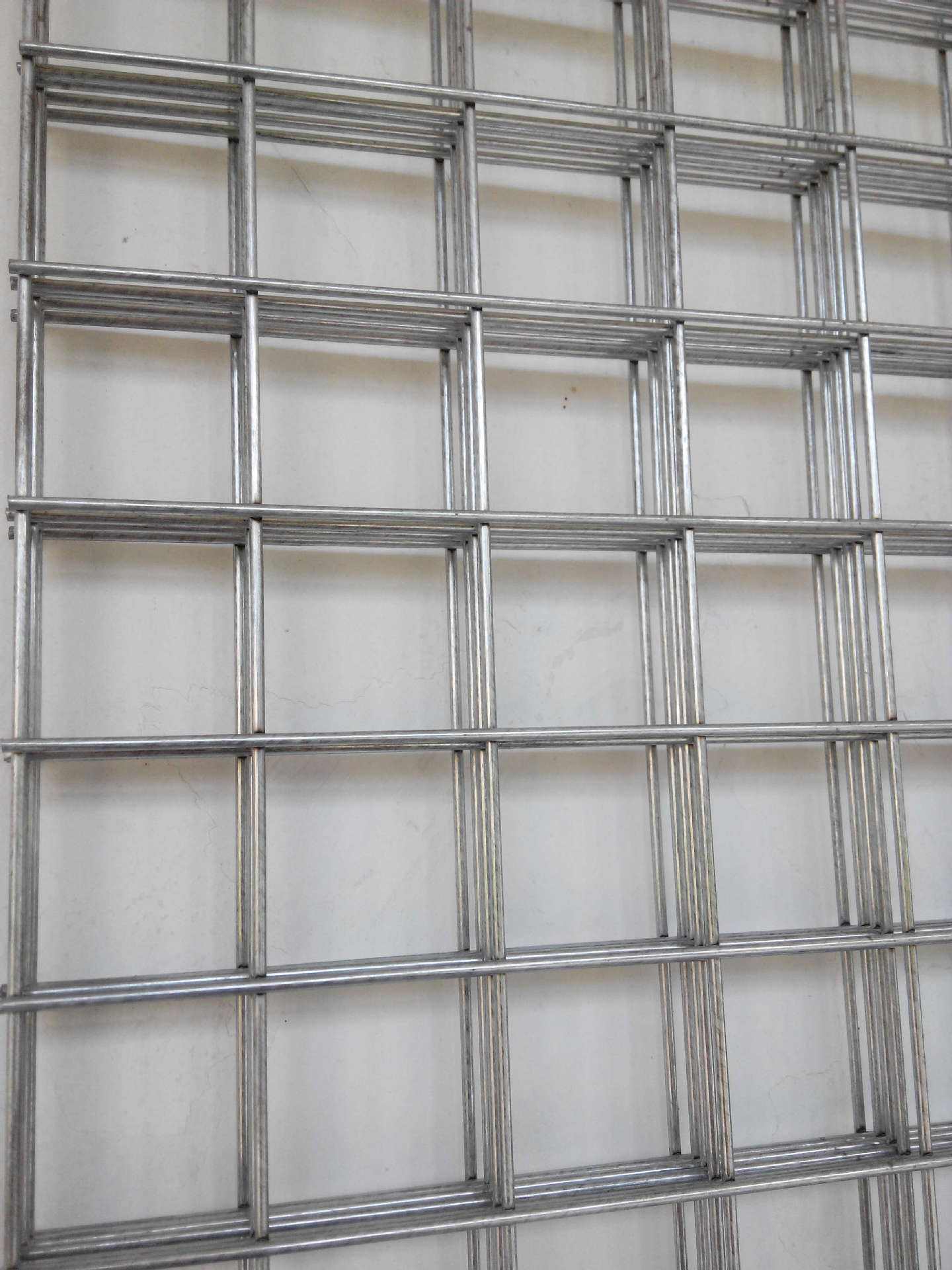

鐵絲網片焊點拉伸試驗

鐵絲網片焊點拉伸試驗

WED-10 萬能電子試驗機記錄的焊點抗拉力試驗位移與試驗力的關系出現如下現象：在電焊網焊點未達到完全受力狀態時，即電焊網處于拉伸過程中而未完全處于垂直狀態，此時圖 2 中 U 部分仍處于校正狀態，試驗力一直在平緩上升。當拉伸到一定程度時，即在全力狀態下，曲線上有一個“平臺”，即鍍鋅層和鋼絲網在位移范圍內開始剝落。當鍍層與絲網完全分離后，此時焊點抗拉力完全由絲網與絲網之間組成，由曲線可以明顯看出，位移與試驗力之間處于線性關系，試驗力隨著位移的增加而增加，當絲網與絲網之間的焊點完全破壞之后，此時試驗力達到最大值，隨著位移的增加，試驗力急劇下降，近似直線下降，試驗結束。從理論上可以看出，焊點失效后另一側應存在一條涂層和絲網剝離曲線，但由于這一階段剝落力較小，由于慣性作用，無法在曲線上顯示。

有刺金屬網的結構由鍍鋅層與金屬網的結合和金屬網與金屬網的結合兩部分組成。在曲線上鍍鋅層與絲網之間的剝離過程有明顯的波浪曲線，其數值基本在100N左右，絲網與絲網之間的結合力大于鍍鋅層與絲網之間的結合力，在ll6N以上，是焊點抗拉力的最主要的部分，也是現行工程上需要驗收的最主要的檢測項目，更是鍍鋅鐵絲網片在外墻保溫系統中發揮作用最關鍵的因素。
